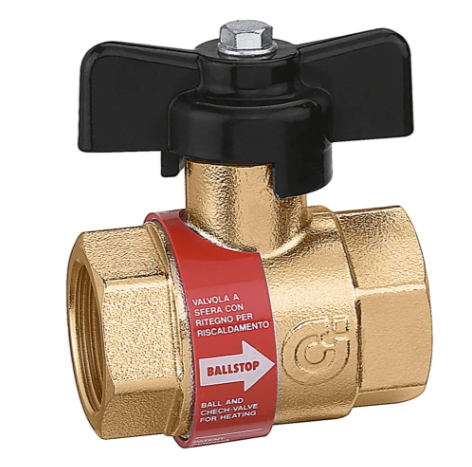

BALLSTOP Zawór kulowy z wbudowanym zaworem zwrotnym, do instalacji grzewczych 3/4" CALEFFI
BALLSTOP Zawór kulowy z wbudowanym zaworem zwrotnym, do instalacji grzewczych 3/4" CALEFFI
Cena regularna
90,00 zł PLN
Cena regularna
Cena promocyjna
90,00 zł PLN
Cena jednostkowa
na
Z wliczonymi podatkami.
Koszt wysyłki obliczony przy realizacji zakupu.
Zawór kulowy z wbudowanym zaworem zwrotnym, do instalacji grzewczych 3/4"
Dane techniczne
Maksymalne ciśnienie pracy: 16 bar
Zakres temperatury medium: 5–110 °C
Zawór kulowy z wbudowanym zaworem zwrotnym, do instalacji grzewczych. Przyłącze: G 1/2" (ISO 228-1) GW. Maksymalne ciśnienie pracy: 16 bar. Zakres temperatury medium: 5–110 °C.
Funkcja
Zawór BALLSTOP łączy w jednym korpusie dwa mechanizmy o różnym działaniu: zawór kulowy odcinający i zawór zwrotny.
Dzięki takiemu połączeniu zawór posiada następujące zalety: szybsza instalacja, kompaktowe urządzenie, mniej wymaganego miejsca do montażu.
Zawory z serii BALLSTOP dostępne są w dwóch wersjach: wersja z czarnym zewnętrznym pierścieniem do użytku w wewnętrznych instalacjach wodociągowych i z czerwonym zewnętrznym pierścieniem do zastosowania w instalacjach grzewczych.
Zawór BALLSTOP łączy w jednym korpusie dwa mechanizmy o różnym działaniu: zawór kulowy odcinający i zawór zwrotny.
Dzięki takiemu połączeniu zawór posiada następujące zalety: szybsza instalacja, kompaktowe urządzenie, mniej wymaganego miejsca do montażu.
Zawory z serii BALLSTOP dostępne są w dwóch wersjach: wersja z czarnym zewnętrznym pierścieniem do użytku w wewnętrznych instalacjach wodociągowych i z czerwonym zewnętrznym pierścieniem do zastosowania w instalacjach grzewczych.
Zasada działania

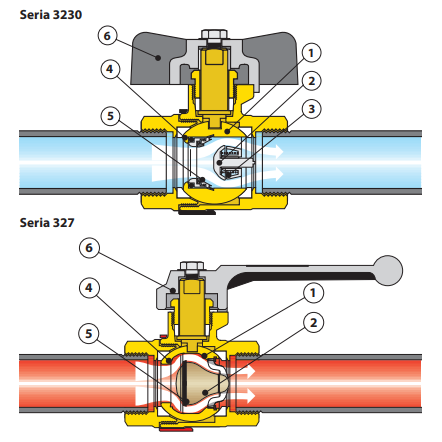

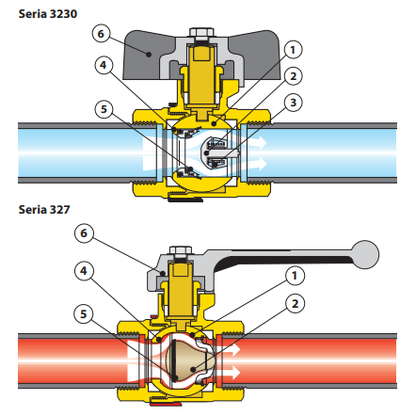

Zawór składa się z kuli (1) zawierającej element zamykający (2) zaworu zwrotnego o opływowym kształcie. Podczas normalnej pracy instalacji, element zamykający jest dociskany do sprężyny oporowej (3) w nim umieszczonej, co pozwala na swobodny przepływ medium. W przypadku, kiedy ciśnienie za zaworem jest wyższe od ciśnienia przed zaworem, element zamykający jest wypychany w kierunku gniazda uszczelnienia kuli (4), co zapobiega przepływowi zwrotnemu. W przypadku braku przepływu zawór jest zamknięty dzięki działaniu sprężyny oporowej. Element zamykający, dzięki naciskowi wywieranemu przez sprężynę (3) oraz ciśnieniu za zaworem zamyka całkowicie przepływ przez otwór kuli.
Zawór kulowy może być wyposażony w pokrętło motylkowe (6) lub dźwignię w zależności od średnicy zaworu.
Zawór składa się z kuli (1) zawierającej element zamykający (2) zaworu zwrotnego o opływowym kształcie. Podczas normalnej pracy instalacji, element zamykający jest dociskany do sprężyny oporowej (3) w nim umieszczonej, co pozwala na swobodny przepływ medium. W przypadku, kiedy ciśnienie za zaworem jest wyższe od ciśnienia przed zaworem, element zamykający jest wypychany w kierunku gniazda uszczelnienia kuli (4), co zapobiega przepływowi zwrotnemu. W przypadku braku przepływu zawór jest zamknięty dzięki działaniu sprężyny oporowej. Element zamykający, dzięki naciskowi wywieranemu przez sprężynę (3) oraz ciśnieniu za zaworem zamyka całkowicie przepływ przez otwór kuli.
Zawór kulowy może być wyposażony w pokrętło motylkowe (6) lub dźwignię w zależności od średnicy zaworu.
Szczegóły konstrukcyjne
Cicha praca i niskie straty ciśnienia
Dzięki specjalnemu kształtowi elementu zamykającego zawory z serii BALLSTOP charakteryzują się bardzo cichą pracą. Krzywa charakterystyki pracy zaworu jest spłaszczona, co ogranicza wzrost strat ciśnienia nawet w przypadku znacznego zwiększenia przepływu.
Szybkie działanie
Uszczelnienie (zlokalizowane na końcu kuli lub na elemencie zamykającym w zależności od wersji) i sprężyna oporowa (zamontowana wewnątrz elementu zamykającego) zapewnia natychmiastowe odcięcie i doskonałą szczelność nawet przy niewielkim ciśnieniu zwrotnym.
Cicha praca i niskie straty ciśnienia
Dzięki specjalnemu kształtowi elementu zamykającego zawory z serii BALLSTOP charakteryzują się bardzo cichą pracą. Krzywa charakterystyki pracy zaworu jest spłaszczona, co ogranicza wzrost strat ciśnienia nawet w przypadku znacznego zwiększenia przepływu.
Szybkie działanie
Uszczelnienie (zlokalizowane na końcu kuli lub na elemencie zamykającym w zależności od wersji) i sprężyna oporowa (zamontowana wewnątrz elementu zamykającego) zapewnia natychmiastowe odcięcie i doskonałą szczelność nawet przy niewielkim ciśnieniu zwrotnym.
Odporny na zanieczyszczenia
Elementy ślizgowe dzięki specjalnej budowie są odporne na zanieczyszczenia powstające podczas dłuższego okresu postoju instalacji.
Dopuszczony do zastosowania w instalacjach wody pitnej
Materiały, z których wykonane są zawory z serii 3230, 332, 333 i 334 pozwalają
na ich zastosowanie w instalacjach wody pitnej. Zawory posiadają certyfikat
PZH.
Elementy ślizgowe dzięki specjalnej budowie są odporne na zanieczyszczenia powstające podczas dłuższego okresu postoju instalacji.
Dopuszczony do zastosowania w instalacjach wody pitnej
Materiały, z których wykonane są zawory z serii 3230, 332, 333 i 334 pozwalają
na ich zastosowanie w instalacjach wody pitnej. Zawory posiadają certyfikat
PZH.
Uruchomienie, konserwacja instalacji
Podczas uruchomienia lub konserwacji możliwe jest ustawienie zaworu w pozycji umożliwiającej przepływ czynnika w przeciwnym kierunku poprzez przekręcenie dźwigni o 45°, spowoduje to wyłączenie zaworu zwrotnego i przepływ wody pomiędzy powierzchnią zewnętrzną kuli i korpusem zaworu. Takie ustawienie może być również wykorzystane do
usunięcia powietrza gromadzącego się podczas dłuższego okresu postoju instalacji.
Podczas uruchomienia lub konserwacji możliwe jest ustawienie zaworu w pozycji umożliwiającej przepływ czynnika w przeciwnym kierunku poprzez przekręcenie dźwigni o 45°, spowoduje to wyłączenie zaworu zwrotnego i przepływ wody pomiędzy powierzchnią zewnętrzną kuli i korpusem zaworu. Takie ustawienie może być również wykorzystane do
usunięcia powietrza gromadzącego się podczas dłuższego okresu postoju instalacji.
